AVN-AIO8 8 Dante®-Interface mit 8 Eingängen und 8 Ausgängen, PoE
 |
 |
 |
||
 |
 |
 |
Perspektivischen Darstellung |
Frontansicht |

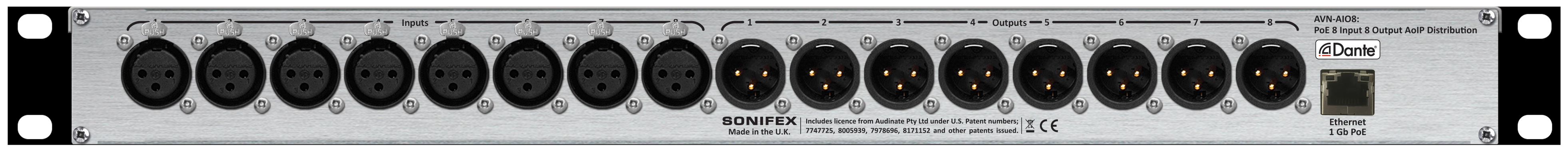

Rückansicht |
AVN-AIO8 8 Dante®-Interface mit 8 Eingängen und 8 Ausgängen, PoE
Der AVN-AIO8 Audiokonverter und Interface konvertiert bis zu acht Analogeingänge und acht Analogausgänge zu und von dem Dante Audio-over-IP-Netzwerkstandard. Dieses rentable 1 HE-Gerät für die Rackmontage bietet eine einfache Lösung für AV-Profis und Systemintegratoren. Es ist einfach zu konfigurieren und bedienen, da das Einrichten komplett mit der Standard-Software Dante-Controller und die Speisung über PoE (Power over Ethernet) erfolgt.
Alle Analog-Eingänge und -Ausgänge haben hochwertige Neutrik XLR-Anschlüsse und an der Frontkonsole befinden sich Status-/Konfidenz-LEDs für PoE, Link und Clock. Die globale 0-dBFS-Aufstellung kann auf +12 dBu, + 18 dBu oder + 24 dBu eingestellt werden, um Ihre spezifischen Anforderungen über den versenkten Kippschalter an der Vorderseite zu erfüllen.
- 8 x symmetrische Analogeingänge auf XLR.
- 8 x symmetrische Analogausgänge auf XLR.
- Einstellbare globale 0dBFS-Aufstellungsauswahl (+ 12dBu / + 18dBu / + 24dBu).
- 1 x RJ45 Dante-Anschluss (1 Gb/s Ethernet Port).
- LED-Statusanzeigen für PoE, Link und Clock.
- Konfigurierung mit dem Dante-Controller.
- AES67-Betrieb & konform mit dem Dante Domain Manager.
- Speisung durch PoE.
- 1 HE 19”-Bauweise für die Rackmontage.
(Der AVN-AIO8R ist mit zwei redundanten Ethernet-Ports erhältlich.)
Technische Daten für das AVN-AIO8 |
|
Netzwerk und AoIP |
|
| AoIP-Standard: | Dante |
| Anzahl der Kanäle: | 8 empfangen, 8 senden |
| Anzahl der Streams: | 8 empfangen, 8 senden |
| Abtastraten: | 44.1kHz, 48 kHz, 88.2kHz, 96kHz, 176.4kHz or 192kHz |
| Format: | Lineares PCM, 16, 24 oder 32 Bit |
| AES67-Unterstützung: | Ja |
| Konnektivität: | 1 x RJ45 |
| Geschwindigkeit: | 1Gbps or 100Mbps |
| Dante Domain Manager Bereit: | Ja |
Leistungsdaten Audio-Eingang |
|
| Parameter | Line-Eingang |
| Eingangsimpedanz: | >20 kΩ symmetrisch |
| 0-dBFS-Line-Up: | Vom Benutzer wählbar +12 dBu / + 18 dBu / + 24 dBu symmetrisch |
| Frequenzgang: | 20 Hz bis 20 kHz, +0/-0,2 dB |
| THD+N: | <-110 dBFS, -30 dBFS, 20Hz bis 20 kHz, 20 kHz Bandbreite |
| Rauschen: | -110 dBFS, 20 kHz Bandbreite, Rs=200 Ω |
| Übersprechen: | <-100 dB |
| Gleichtaktunterdrückung: | >60 dB @ 1 kHz |
Leistungsdaten Audio-Ausgang |
|
| Parameter | Line-Ausgang |
| Ausgangsimpedanz: | <50 Ω symmetrisch |
| 0-dBFS-Line-Up: | Vom Benutzer wählbar +12 dBu / + 18 dBu / + 24 dBu symmetrisch |
| Frequenzgang: | 20 Hz bis 20 kHz, +0/-0,5 dB |
| THD+N: | <-107 dBFS, -30 dBFS, 20 Hz bis 20 kHz, 20 kHz Bandbreite |
| Rauschen: | -107 dBFS, 20 kHz Bandbreite |
| Übersprechen: | <100 dB |
XLR-Pinbelegung symmetrischer Line-Eingang |
|
| Pin | Funktion |
| 1 | Erdung des Gehäuses |
| 2 | Eingang positiv |
| 3 | Eingang negativ |
XLR-Pinbelegung symmetrischer Line-Ausgang |
|
| Pin | Funktion |
| 1 | Erdung des Gehäuses |
| 2 | Ausgang positiv |
| 3 | Ausgang negativ |
Dante |
|
| Parameter | Beschreibung |
| Abtastrate: | 44.1kHz, 48kHz, 88.2kHz, 96kHz, 176.4kHz, 192kHz |
| Encoding: | PCM 16, PCM 24, PCM 32 |
PoE Power |
|
| Standard | 802.3af |
| Klasse | 0 |
| PD Leistungsbereich | 0.44 W zu 12.94 W |
| Typischer PSE-Stromverbrauch | 6.5 W |
| Maximaler PSE-Stromverbrauch | 15.4 W |
Gerätetyp |
|
| AVN-AIO8: | Dante®-Interface mit 8 Eingängen und 8 Ausgängen, PoE |
Abmessungen und Gewicht |
|
| Abmessungen: | 48 cm (B) x 11 cm (T) x 4,3 cm (H) (1 HE) 19” (B) x 4,3” (T) x 1,7” (H) |
| Gewicht: | Netto: 1,8 kg Netto: 3,3 lbs |
