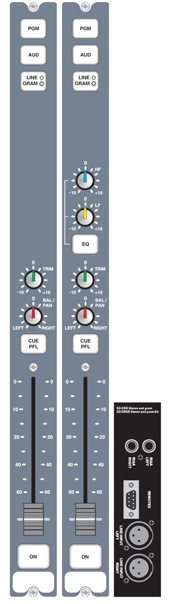

S2-CSG: Stereo-Line/Phono-Kanalzug
S2-CSGE: Stereo-Line/Phono-Kanalzug mit EQ
Der Kanalzug S2-CSG ist mit einem
Stereo-Line-Eingang und einem Phonoeingang (Gram Amp) ausgestattet. Der
symmetrische Stereo-Line-Eingang liegt auf XLR-Armaturen an. Der Phonoeingang
ist mit unsymmetrischen Cinchbuchsen ausgestattet.
Der Eingangskanalzug wird für den Anschluss von Schallplattenspielern benötigt. Der eingebaute Gram Amp-Vorverstärker ist mit einem Entzerrer nach RIAA-Vorgabe ausgestattet. Die Entzerrung ist auf magnetische Tonabnehmer abgestimmt. Die Umschaltung auf den Stereo-Line-Eingang erfolgt über eine Quellwahltaste. Sie leuchtet rot, wenn der Phonoeingang ausgewählt wurde. Bei geöffnetem Fader ist die Umschaltung gesperrt.
Der Kanalzug ist mit Fernsteuerausgängen ausgestattet, die Faderstart-Funktionen für beide Eingänge separat bereitstellen. Die Steuerung wird ausgelöst, wenn der Kanal aktiviert wurde (ON-Taste leuchtet grün) und der Fader geöffnet wird. Der Faderstartimpuls kann entweder einmalig (500ms) oder permanent ausgegeben werden. Die Fernsteuerausgänge sind über Optokoppler isoliert.
Zusätzlich kann die Funktionsweise Continuous-Momentary gewählt werden, bei der jeder Druck auf die ON-Taste einen weiteren Startimpuls sendet. Zwei weitere Pins können für zusätzliche Funktionen, wie etwa eine Lichtzeichensteuerung, aber auch als Fernsteuerungseingang genutzt werden.
Das BAL/PAN-Poti verschiebt das Panorama des Stereosignals auf die folgende Art: Wird das Poti bis zum Anschlag auf eine Seite gedreht, so wird das Signal dieser Seite um 6 dB angehoben und das Signal der anderen Stereoseite um 6 dB abgesenkt. Damit unterscheidet sich die Balanceregelung deutlich von einer Panoramaregelung.
Die 100mm VCA-Fader geben das Signal mit Unity-Gain aus, wenn sie voll geöffnet wurden. Das Signal wird nur ausgegeben, wenn der Fader geöffnet wurde, die ON-Taste aktiviert ist und einer oder beide Eingänge ausgewählt wurden.
Der S2-CSGE Kanalzug bietet die gleichen Funktionen mit einem zusätzlichen Equalizer. Der Equalizer ist mit zwei Bändern ausgestattet. Die Höhenregelung kann das Höhenband um maximal 10 dB absenken oder anheben. Sie arbeitet als Kuhschwanzfilter mit einer Grenzfrequenz von 6.5 kHz. Das Tiefenband ist ebenfalls als Kuhschwanzfilter ausgeführt und arbeitet unterhalb von 100 Hz. Es kann maximal 10 dB Absenkung oder Anhebung realisieren. Bei aktiviertem Equalizer leuchtet die EQ-Taste gelb.
Der Kanalzug kann einen der beiden Timer steuern.
Stereo-Line/Phono-Kanalzug S2-CSG und Stereo-Line/Phono-Kanalzug mit EQ S2-CSGE
Blockschaltbild
Technische Daten S2 |
|
Ein- und Ausgangsimpedanzen |
|
| Mikrofoneingang: | > 1k5Ω elektronisch symmetriert |
| Mono-Line-Eingang: | > 20kΩ elektronisch symmetriert |
| Stereo-Line-Eingang: | > 20kΩ elektronisch symmetriert |
| PGM- & AUD-Summe: | < 75Ω elektronisch symmetriert |
| Mono-Ausgang: | < 75Ω elektronisch symmetriert |
| Monitorausgang: | < 75Ω unsymmetrisch |
| AES-Ein-/Ausgang: | 110Ω |
| S/PDIF-Ein-/Ausgang: | 75Ω |
| BNC-Wordclock-Eingang: | 50Ω |
Ein- und Ausgangsverstärkung |
|
| Mikrofoneingang: | Poti zur Voreinstellung +13dB bis +66dB Bezug -50dBu, Trimpoti ±12dBi
±12dB |
| Mono-Line-Eingang: | Poti zur Voreinstellung -6dB bis +10dB Bezug 0dBu, Trimpoti ±12dB |
| Stereo-Line-Eingang: | Poti zur Voreinstellung -6dB bis +10dB Bezug 0dBu, Trimpoti ±12dB |
| Telco-Eingang: | Poti zur Voreinstellung -6dB bis +10dB Bezug 0dBu, Trimpoti ±12dB |
| Telco-Ausgang: | Poti zur Voreinstellung -6dB bis +4dB Bezug 0dBu |
| N-1-Eingang: | Poti zur Voreinstellung -6dB bis +10dB Bezug 0dBu, Trimpoti ±12dB |
| N-1-Ausgang: | Poti zur Voreinstellung -3dB bis +3dB Bezug 0dBu |
| Digitaleingang: | 0dBFS = +12dBu am Eingang; Trimpoti ±12dB von 0dBu bis +24dBu |
| Digitalausgang: | 0dBFS = +18dBu |
Frequenzgang |
|
| Mikrofoneingang: | 40Hz bis 20kHz, -1dB,+0dB (-3dB bei 130Hz mit aktivem HPF) |
| Line-Eingänge: | 20Hz bis 20kHz, - 0.5dB,+0dB |
| RIAA-Eingang: | 30Hz bis 16kHz ±1.5dB RIAA-entzerrt |
Rauschen (20Hz bis 20kHz) |
|
| E.I.N. Mikrofoneingang: | -129dB an 150Ω Quelle |
| Stereo-Eingänge (Fader geschlossen, keine Kanalzuweisung): | -89dB Bezug 0dB |
| Stereo-Eingänge (Fader geschlossen, keine Kanalzuweisung): | -89dB |
| Stereo-Eingänge (Unity-Gain, keine Kanalzuweisung): | -89dB |
| Stereo-Eingänge (Unity-Gain, ein Kanal zugewiesen): | -86dB |
| Stereo-Eingänge (Unity-Gain, zwei Kanäle zugewiesen): | -83dB |
Verzerrungen |
|
| Total Harmonic Distortion: | 0.015% bei 1kHz, 0dB 0.025% bei 10kHz, 0dB |
Übersprechen |
|
| Kanalübersprechen: | < -90dBu |
| Stereo: | -90dBu bei 1kHz |
Entzerrer |
|
| LF Shelving unter 100Hz: | ±7dB |
| HF Shelving ab 6.5kHz: | ±7dB |
Panorama |
|
| Panorama: | aus/-3dB center/aus |
| Balance: | ±6dB |
Gleichtaktunterdrückung |
|
| Mikrofoneingang: | > 100dB bei 70dB Verstärkung |
Digital-Ein- und Ausgänge |
|
| Externe Abtastrate: | 30kHz - 100kHz |
| Interne Abtastrate: |
32kHz, 44.1kHz, 48kHz, & 96kHz |
| Wortbreite: | 16, 20, 24 bit (24 bit bei V2 ODA/ODP) |
Ausgänge |
|
| Kopfhörerimpedanz: | >45Ω, empfohlen 400Ω |
| Maximaler Ausgangspegel (analog): | +26dBu symmetrisch an 2kΩ oder größer |
Stromversorgung |
|
| Netzspannung (S2-PSU): | Gefilterter IEC-Anschluss, umschaltbar zw. 115V und 230V, gesichert, 210W max. |
| Abmessungen (S2-PSU): |
48cm (B) x 24.3cm (T) x 8.8cm (H) 19” (B) x 10” (T) x 3.5” (H) |
| Abmessungen (S2-PSU): (Verpackt): |
51cm (B) x 41.5cm (T) x 17cm (H) 20” (B) x 16.3” (T) x 6.7” (H) |
| Gewicht (S2-PSU): | Netto: 6kg Verpackt: 7.8kg Netto: 13.2lbs Verpackt: 17lbs |
| Abmessungen (S2-PSUS): |
48cm (B) x 23cm (T) x 4.4cm (H) 19” (B) x 9” (T) x 1.7” (H) |
| Abmessungen (S2-PSUS): (Verpackt): |
55cm (B) x 39.3cm (T) x 8.5cm (H) 21.6” (B) x 15.5” (T) x 3.4” (H) |
| Gewicht (S2-PSUS): | Netto: 1.58kg Verpackt: 2kg Netto: 3.5lbs Verpackt: 4.4lbs |
